AGG透声涂料是通过AGG透声聚合技术，采用直径只有50nm 的铝酸盐粘结颗粒与改性聚乙烯乳液物理融合后，通过反应釜加热 加压120分钟，使得两种材料充分融合，形成一种具有耐高温、高粘 度、无甲醛的涂料。
聚砂涂层具有饰面装饰、吸声降噪、甲醛净化、抗菌抑菌、耐酸碱盐、抗老化性、防火不燃、防光污染等性能，产品适用于装修工程中墙面和天花的功能性装饰，可充分满足酒店客房、别墅会所、精装住宅、博物馆、图书馆、剧场剧院、多功能厅、礼堂影院、办公楼、教学用房、医养空间、商业空间等室内设计要求，助力设计灵感完美呈现。

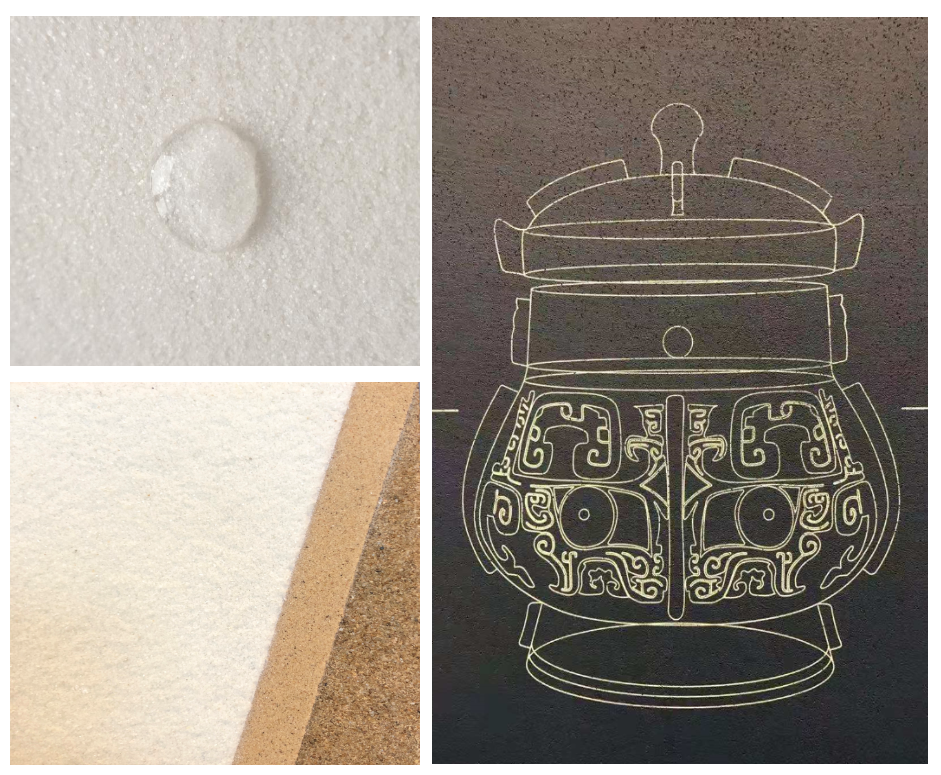

材料特点

可以依附于多种基础材质实现无缝透声效果，此系统拥有非凡的声学性能、丰富的 色彩、优美的弧线、持久的稳定性和完美的空间整体感和表面质感，让建筑空间拥有典 雅而又清新的视觉效果和舒适悦耳的声学效果，为不同的需求提供极具创意的解决方案。 材料符合中国建筑材料防火检测中心A级不燃标准，E1级环保等级。

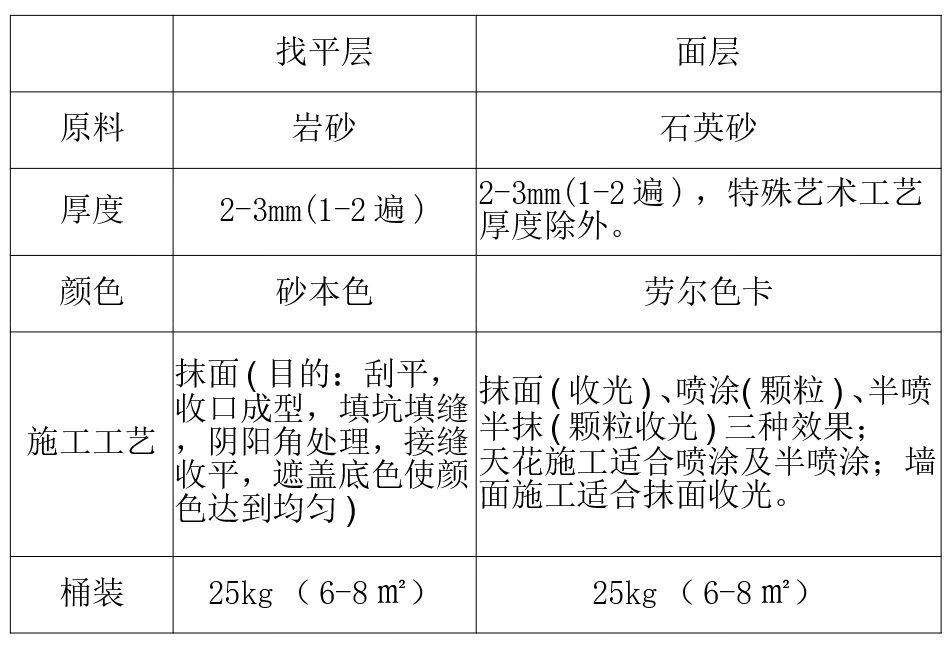

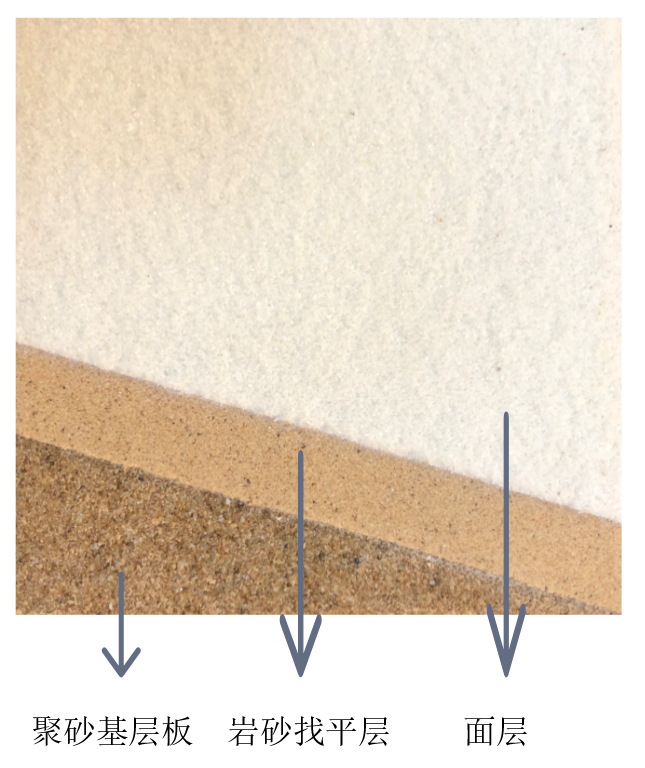

AGG聚砂无缝吸声系统的涂层共有两种：找平层和面层






施工流程

1、接缝处理：吸声基板安装完成后，吸声基板板缝之间使用 933建筑胶填缝，并用接缝石膏把接缝网格布贴覆在板缝之间进行防 开裂处理。
2、找平处理：待接缝石膏、阴角、阳角处理区域完全干燥后 可进行找平处理，找平工作分为两个步骤：第一个步骤是满刮一层 1-2mm左右厚透声砂浆，作用是遮盖底层的杂色，干燥时间约为 24h（温度25℃，相对湿度小与60%）；待遮盖层干燥后进行第二个 步骤，满刮一层1mm左右厚透声砂浆，作用是大面积找平；注意打 开桶装的透声砂浆需要进行搅拌，充分搅拌均匀后才可以进行刮涂 处理，
3、喷面层：先将AGG透声砂面层料使用电锤搅拌均匀，形成 糊状面料。使用气泵和喷枪（普通喷枪即可）喷涂，常规喷涂2-3遍， 每次平均厚度1mm左右，每遍喷涂间隔时间不低于6h，总喷涂厚度 2-3mm左右。喷涂手法要均匀，不可堆积，弹涂枪喷涂所保持的距 离和气压需要一致，出料流量也需要相同
4、抹面层：使用不锈钢抹子抹涂。抹涂2-3遍，每遍抹涂需待 前一遍风干（一般12-24小时左右）后才可进行下一次抹涂，每遍控 制厚度1毫米左右，总厚度应控制在2mm左右。表面刮涂一次收光完 成，不可重复涂抹以免增加厚度，造成平整度差。


重庆长江有声记忆博物馆工程材料应用案例
