CARGO酒吧声环境设计
维也纳声学 郎宇福
一、项目概况
北京CARGO酒吧位于工人体育馆东侧的商业楼一层，总面积1060㎡，大厅面积570㎡。酒吧内包房分A、B两类。A类包房：龙房88㎡，红房46㎡；B类包房：五间，分别是42平米的3间，46平米和27平米各一间。
二、主要参考标准
（1）《剧场建筑设计规范》（JGJ57-2000）（J67-2001）；
（2）《剧场、电影院和多用途厅堂建筑声学设计规范》（GB/T50356-2005）；
（3）《民用建筑隔声设计规范》（GBJ118-88）；
（4）《建筑隔声评价标准》（GB/T50121-2005）；
（5）《声环境质量标准》（GB3096－2008）；
（6）《建筑装饰装修工程质量验收规范》（GB50210-2001）；
（7）《建筑内部装修设计防火规范》（GB50222-95）；
（8）《建筑材料燃烧性能分级方法》（GB8624-97）；
（9）《民用建筑工程室内环境污染控制规范》；（GB50325-2001）
（10）《厅堂扩声系统设计规范》；（GB5037-2006）
三、项目分析
酒吧在建筑内的位置，北京CARGO酒吧在建筑一层，二楼同为酒吧场所，酒吧同层的两侧依然是酒吧场所。酒吧的前门临街，后门面对停车场，酒吧B类包房楼下是地下自用办公空间（槽钢结构，100mm商混楼板）。根据业主要求，要降低酒吧正常营业时对于内部其他包房和其他外部环境的影响，提升视听效果，则需要根据酒吧空间的不同功能进行隔声和音质处理。
建声指标：CARGO酒吧大厅中频（500—1000Hz）混响时间为 0.6 s，大厅内粉红噪声在 110dB 时，龙房和红房内噪声曲线为 NR—40，允许噪声为小于 45dB，其余包房为小于 50dB。
四、建声处理
红房、龙房：
1、龙房两道双开门，不利于隔声的构造，东西向双开门由于消防需要而设，所以可以设计成内门为装饰隔声门，外门为主要隔声功能的内外两道门同时存在。隔声门隔声量不低于40dB。龙房的南北向双开门和红房的双开门是进出包房的常用门，为了方便客户，设置成隔声门，隔声门隔声量不低于40dB。
2、龙房卫生间西、南两面墙体需要增加120隔声墙体，与原墙间隔50mm；龙房北墙需要做隔声墙体，红房的西墙和南墙需要做隔声墙体；红房外通道的西墙需要做隔声墙体；
3、龙房、红房全部吊顶需要做隔声吊顶，局部采用AGG无缝吸声聚砂板，全部地面做法为减振浮筑地面；
4、为避免麦克风啸叫，龙房后背景墙增加一副1200*2400*60考夫曼吸声画。龙房和红房通道墙面和天花做强吸声处理；
5、前厅进出红房和龙房的双开门应为隔声门，隔声门隔声量不低于40dB；
6、建议龙房和红房空调送风系统的交汇接口在前厅顶部，并加装阻性片式消声器。
前厅：
前厅具有接待和等候功能，主要声源来至大厅和本处语言交流，为了提升客户体验，提高语言清晰度，天花全部采用AGG无缝吸声聚砂板（表面为AGG透声涂层），前厅地面采用单层15mm减振垫满铺，前厅西墙做隔声墙（构造同上）。
大厅：
1、前厅进大厅双开门的隔声门隔声量不低于40dB，进门面对的墙体为隔声墙240mm砖墙+120mm砖墙到结构顶，过道墙面和天花采用AGG无缝吸声聚砂板吸声处理。过道往北尽头加装一道双开隔声门，隔声门隔声量不低于45dB，形同声闸，大部分噪声会被隔绝到大厅内。
2、大厅两侧墙体为普通墙体，且两侧为酒吧场所，外部噪声对大厅的影响很大，东西两侧墙体紧靠A、B区包房，为了降低包房内背景噪声，大厅四面墙体采用隔声墙做法（构造同上）。
B类包房：
B类有皮箱房、米色大理石房、少女房、派对房为五个包房，共用一个卫生间，包房的门之间较近，串音是主要的声学问题。天花局部采用AGG无缝吸声聚砂板，墙体采用240砖墙作为隔墙，墙面面做单层隔声墙构造，包房门采用隔声门（35-40DB），地面采用单层隔振处理。
管道、通风与消防系统：
1、管道
上下水管道和消防管道做为低频共振的一种传播渠道，需要在穿过大厅和A区域内的所有管道进行隔振降噪处理，管道穿过墙体的地方需要扩大原有孔洞，以大于管道50mm为宜，管道四周包裹隔声毡，再用玻璃纤维板类的软质材料包裹，两边采用水泥砂浆封堵，水泥砂浆不得开裂、缺口，确保封堵严实。固定管道更换成具有减振功能的弹簧吊件。
2、通风与空调系统
酒吧内需要对通风机、空调机组的各系统（甚至包括部分排烟系统）严格地进行噪声振动控制设计。本工程中龙房和红房噪声控制又一个重点在通风与空调系统噪声控制，建议在空调进风管到和排风管道出入口加装阻性片式消声器，在龙房和红房的新风入口加装一组阻性片式消声器，回风口加装一组阻性片式消声器。

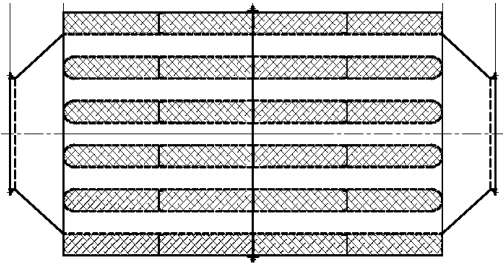

ZP 系列阻性片式消声器结构示意图
管道建议通过墙体采用玻璃棉软质材料隔离；设备与管道之间配置软管后；使用弹簧或橡胶弹性吊件，或者在吊架上铺设弹性隔振材料防止固定管道的构件传播振动。
音响设备减振：
为免结构传声，地面及吊挂音箱必须采用减振措施。吊挂音箱的上端加设弹簧吊架减振器，地面音箱应该有独立的基座（或者在后期加装一定厚度的减振垫，但效果可能有限）。 在音响设备布置时，首先考虑每个房间内设备布局的合理性，与此同时要充分考虑扬声器引起的相互影响，比如甲包间的扬声器挂在一面轻质墙上，该墙的另一面就是隔壁乙包间顾客坐的沙发，这样，乙包间顾客就会很容易听到甲包间扬声器的声音。如果将乙包间的电视和扬声器也挂在这个墙壁上，顾客到对面去坐，就大大减少了顾客实际所感到的相互干扰。此方式方便布线和供电。
门窗要求：
包房和通道的门窗应有一定隔声要求。
包间门上的观察窗应采用双层玻璃，周边加橡皮密封条。应在大厅与包厢的通道之间安装 隔声门，以阻断大厅响度很大的音乐声对包房的影响。
由于龙房和红房为噪声治理重点区域，为了不被外界环境噪声所影响，同时也不构成互扰，对隔声有较高的要求，要求墙体隔声需要达到 Rw≥65dB，单樘隔声门的隔声量要求达到 Rw≥40dB 。红房和龙房采用隔声门，并在通道入口处设计隔声双开门，门缝作压条密封处理，使用自动关门的夹紧装置，保证门的密闭性。综合隔声效果达到 45dB 以上。与外界之间的墙体采用多层复合结构轻钢龙骨石膏板隔声墙体，增加隔声量，减小对外界的影响。
地面隔振处理：
为防止外界噪声通过结构传声传入室内影响室内噪声，同时也避免室内噪对周围的其他场所产生影响，A\B 包房地面使用浮筑地面做法。浮筑地面采用2*25mm 厚减振垫，上铺 80 厚钢筋混凝土做地面，浮筑地面与原分隔墙交接处留有 50mm 左右缝隙，使用减振垫或玻璃棉填实。

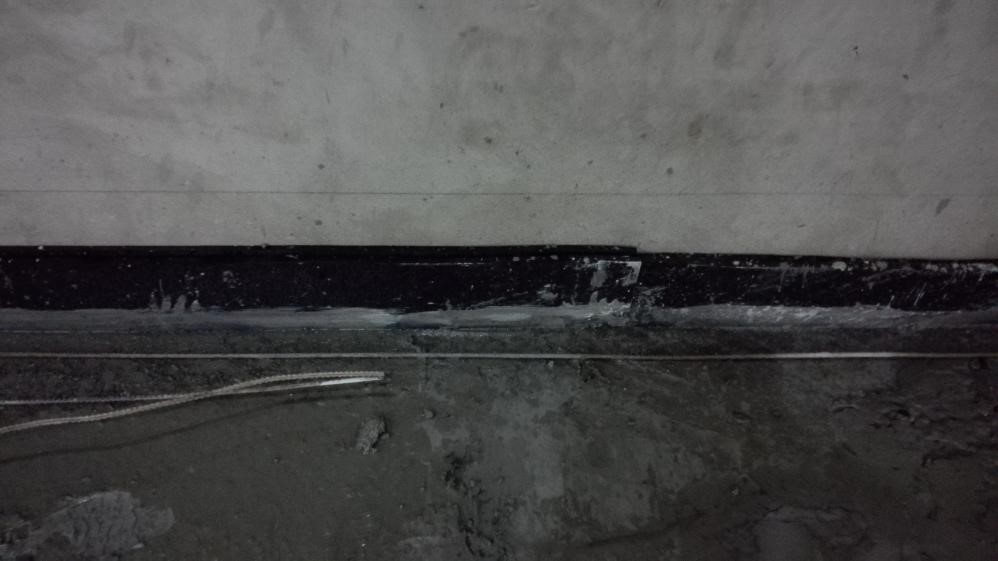

地面隔振处理图
五、工程效果
该酒吧周围噪声环境较为复杂，项目竣工后。我们使用Dirac软件对空间内声环境进行测试，由结果可知：室内混响时间与设计值相近，大厅内粉红噪声在 110dB 时，龙房、红房内噪声低于45dB和其他包房内噪声均不高于50dB，测试期间没有发现明显回声、颤动回声出现；酒吧大厅声环境和各包房隔声满足使用要求。声环境测试结果如下表。

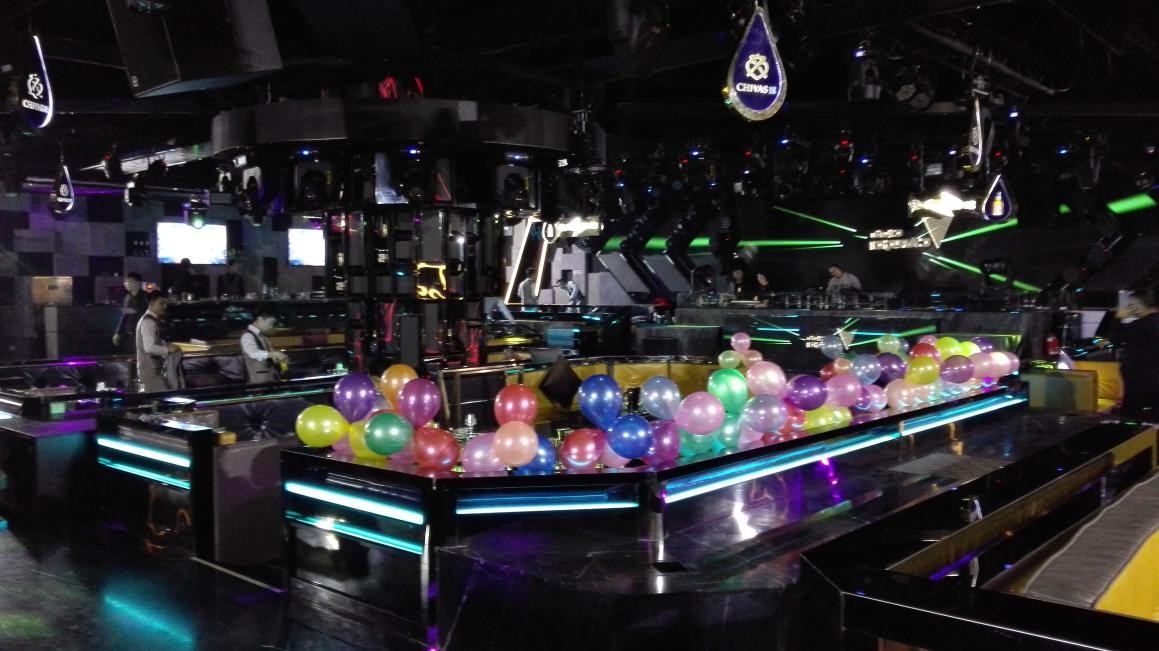

酒吧大厅工程效果图
